Zahnräder

Die Überlegenheit von Kunstoffzahnräder

Auch wenn Zahnräder aus Kunststoffen nicht an die Belastungswerte von Metallwerkstoffen herankommen, sind Kunststoffe in anderen Anforderungsbereichen den Metallen überlegen.
Kunststoffzahnräder zeichnen sich aus durch:

  • geringes Gewicht und somit geringe Massenträgheit und geringeren Energieeinsatz
  • Schwingungsdämpfung
  • Geräuschreduzierung
  • Korrosionsbeständigkeit

HAWAMID PA 12G zeichnet sich zudem aus durch:

  • besonders hohe Verschleißfestigkeit
  • besonders gute Selbstschmierung und trockenlauf
  • Formstabilität und mechanisch gleichbleibende Belastbarkeit auch in feucht-nassem Milieu durch geringe Wasseraufnahme
  • besonders hohe Belastbarkeit bei stoßartigen Lastspitzen
  • hohe Passgenauigkeit bei eingepressten Kugellagern durch geringes Kriechverhalten
  • in breitem Temperaturintervall von – 50°C bis + 120°C im Dauereinsatz mit weitgehend stabilen mechanischen Werten.

HAWAMID PA 12G + FE bringt weitere Vorzüge durch die Hybridverbindung:

  • Übertragung hoher Kräfte über die Metallnabe an die Kunststoffbandage
  • schnelle Ableitung entstehender Wärme
  • Konstruktion nach Stahlnormen

HAWAMID PA 12G + Öl verbessert durch das eingelagerte Öl die Gleit- und Trockenlaufeigenschaften nochmals.

hawacast kunststofftechnik Anwendungen Zahnrad Hawamid PA 12G

Zahnräder aus Kunststoff sind in anderen Anforderungsbereichen den Metallen überlegen.

hawacast kunststofftechnik Anwendungen Zahnrad Hawamid PA 12G

Kettenräder

Geringes Gewicht und geringere Trägheitsmomente

Bei Kettenrädern stehen ähnliche Materialparameter im Vordergrund wie bei Zahnrädern. Besondere Vorteile bei der Konstruktion von Kettenrädern aus HAWAMID PA 12G bietet das geringe Gewicht. Beim Beschleunigen und Abbremsen kann mit wesentlich geringeren Trägheitsmomenten gerechnet werden. In Kombination mit den Gleit- und Trockenlauf-Eigenschaften ist PA 12G ein idealer Werkstoff für wartungsfreie Konstruktionen.

hawacast kunststofftechnik Anwendungen Kettenräder Hawamid PA 12G
hawacast kunststofftechnik Anwendungen Kettenräder Hawamid PA 12G

PA 12G ist ein idealer Werkstoff für wartungsfreie Konstruktionen.

Laufrollen

Überragende mechanische Eigenschaften von Laufrollen

HAWAMID PA 12G verfügt über eine Reihe von mechanischen Eigenschaften, welche besonders bei Rollenanwendungen gefordert sind und welche Metalle oder andere Kunststoffe wie POM oder PET nicht oder nur ungenügend erfüllen können:

  • Die hohe Rückstellkraft mit hohen Belastungsgrenzen verhindert das Abplatten. Nach statischer Belastung auftretende Verformungen bilden sich schnell wieder zurück und gewährleisten einen erschütterungsfreien Rundlauf, einen geringen Rollwiderstand und geringen Verschleiß.
  • Durch das geringe Kriechverhalten von PA 12G über ein großes Temperaturintervall bilden eingepresste Kugellager auch unter statischer Last kein Spiel – ein entscheidendes Kriterium bei hochpräzisen Materialführungen.
  • HAWAMID PA 12G ist geräuschdämpfend, schwingungsdämpfend und besonders stabil bei stoßartiger Spitzenbelastung.
  • Die Hybridverbindung HAWAMID 12G + FE mit Metallnaben ermöglicht für Antrieb und Bremse eine hohe Kraftübertragung auf die Rolle.
  • Die Zähigkeit und Abriebfestigkeit ermöglicht hohe Standzeiten. Bei der Paarung einer HAWAMID PA 12G-Rolle mit einer Metall-Laufbahn haben sich ideale Partner gefunden. Geringer Verschleiß, Laufruhe und Schonung der Laufbahn auch bei hoher Last sind so erreichbar.
hawacast kunststofftechnik Anwendungen Laufrollen Hawamid PA 12G

Präzisions-Laufrolle mit Kugellagersitz für eine Linear-Messstation.

hawacast kunststofftechnik Anwendungen Laufrollen Hawamid PA 12G

Laufrolle mit dünner Bandage zur schnellen Wärmeableitung. Die breite, ballig gedrehte Lauffläche verteilt die Flächenpressung und schont die Laufbahn.

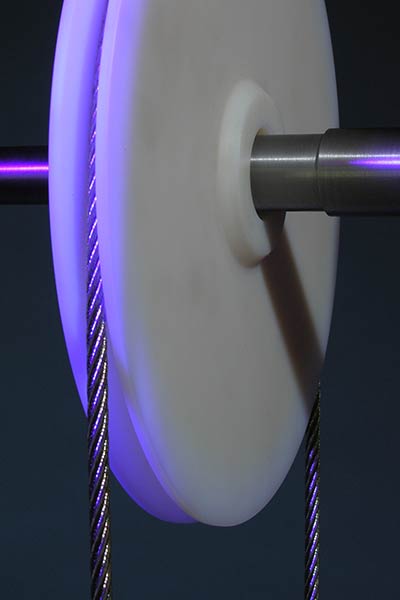

Seilrollen

Seilrollen mit hohen Belastungsgrenzen

Die hohe Abriebfestigkeit in Kombination mit der elastischen Verformbarkeit bei geringem Eigengewicht sind die Argumente für den Einsatz von HAWAMID PA 12G für Seilrollen. Auch hier zeigt sich, dass die Materialpaarung einer PA 12G-Seilrolle mit einem Stahlseil zu hohen Standzeiten und Laufruhe führt. Unter Last gibt das elastische PA 12G nach – das Seil drückt sich in die Laufbahn ein – vergrößert dadurch die Auflageflächen der einzelnen Seillitzen und verringert die Flächenpressung: Das Seil hat eine wesentlich höhere Lebensdauer als im Betrieb mit Metallrollen.

Im Gegensatz zu PA 6G verfügt HAWAMID PA 12G nicht nur über höhere Belastungsgrenzen, sondern kann auch in feuchter, nasser Umgebung oder bei tiefen Temperaturen eingesetzt werden, ohne zu erweichen, bei Frost zu bersten, spröde zu werden oder die mechanische Belastbarkeit zu verlieren.

hawacast kunststofftechnik Anwendungen seilrollen Hawamid PA 12G

Lange Lebensdauer, hohe Belastungsgrenzen, hohe Betriebssicherheit und ruhiger, leiser Betrieb: Seilrollen aus HAWAMID PA 12G in Paarung mit Stahlseilen.

hawacast kunststofftechnik Anwendungen seilrollen Hawamid PA 12G

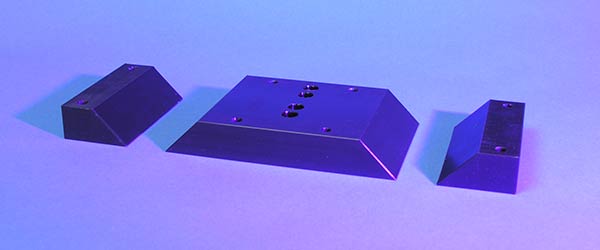

Gleitlager und Gleitplatten

HAWAMID PA 12G + Öl für Gleitanwendungen

HAWAMID PA 12G und ganz besonders HAWAMID PA 12G + ÖL sind ideale Werkstoffe für Gleitanwendungen mit hoher Belastung, da sie alle entscheidenden Anforderungen bestens erfüllen:

  • gute Gleit- und Notlaufeigenschaften
  • hohe Verschleißfestigkeit
  • gutes Dämpfungsvermögen gerade bei stoßartiger Belastung
  • hohe Maßhaltigkeit auch in nasser Umgebung
  • chemische Beständigkeit
  • Korrosionsbeständigkeit
  • Lebensmittelzulassung
  • breites Temperaturintervall im Dauereinsatz

Die Vorzüge gegenüber PA 6G liegen auch hier in der höheren Kristallinität begründet, wodurch HAWAMID PA 12G belastbarer wird und kaum Wasser aufnimmt.

Bei der Auswahl von Werkstoffen für Gleitanwendungen sind neben den mechanischen Werten die Resistenz der Gleitpartner gegenüber den Umgebungseinflüssen und eingesetzten Medien von besonderer Bedeutung.

Wo die Verwendung von Schmiermitteln möglich ist, wird eine Einlaufschmierung zur Erhöhung der Standzeiten empfohlen.

hawacast kunststofftechnik Anwendungen Gleitlager Hawamid PA 12G
hawacast kunststofftechnik Anwendungen Gleitlager Hawamid PA 12G
hawacast kunststofftechnik Anwendungen Gleitlager Hawamid PA 12G
hawacast kunststofftechnik Anwendungen Gleitlager Hawamid PA 12G

Besonders HAWAMID PA 12G + Öl ist der ideale Werkstoff mit besten Eigenschaften für Gleitanwendungen.

Dichtungen

Hoch belastbare Dichtungen

Je nach Umgebungsbedingungen und eingesetzten Medien eignet sich HAWAMID PA 12G auch als Werkstoff für die Herstellung hoch belastbarer Dichtungen.

Die Eigenschaften vereinen sich in einem Werkstoff – eine nicht alltägliche Zusammenstellung:

  • chemische Beständigkeit
  • hohe Elastizität und Rückstellvermögen
  • kein Abplatten unter statischer Dauerbelastung
  • hohe Beständigkeit gegenüber abrasiven Medien
  • breites Temperaturintervall bei Spitzen- und Dauerbelastung und
  • geringe Wasseraufnahme / Quellverhalten
hawacast kunststofftechnik Anwendungen Dichtungen Hawamid PA 12G

Hoch belastbare Dichtungen für verschiedenste Umgebungsbedingungen und Medien.

Kurvenscheiben

Polyamid 12 Guss als ideale Kurvenscheibe

Geringe Schwungmasse, guter Trockenlauf, Verschleißfestigkeit und enge Toleranzen sind die Materialanforderungen an Kurvenscheiben. HAWAMID PA 12G erfüllt diese auch in feuchter Umgebung und bei Dauereinsatztemperaturen von -40°C bis +120°C.

hawacast kunststofftechnik Anwendungen kurvenscheiben Hawamid PA 12G

Spindelmuttern

Spindelmuttern (Linearführungen, Hubtische)

Im Gewinde werden gute Gleit- und Verschleißeigenschaften, für die Krafteinleitung hohe Festigkeit und Elastizität gefordert. HAWAMID PA 12G + Öl – selbstschmierend ausgerüstet – bietet sich hier als idealer Werkstoff an. Besonders dort, wo Stäube vermischt mit Schmiermitteln zu hohem Verschleiß an Mutter und Spindel führen. Denn HAWAMID PA 12G + Öl kann ohne Zusatzschmierung im Trockenlauf eingesetzt werden.

hawacast kunststofftechnik Anwendungen spindelmutter Hawamid PA 12G

HAWAMID PA 12G + Öl kann ohne Zusatzschmierung im Trockenlauf eingesetzt werden.

hawacast kunststofftechnik Anwendungen spindelmutter Hawamid PA 12G

Pumpenlaufräder, Pumpenrückwand

HAWAMID PA 12G – besser als hochlegierter Edelstahl

Pumpen unterliegen einem besonders hohen Verschleiß. Druck, Unterdruck, hohen Geschwindigkeiten und abrasiven Medien hält HAWAMID PA 12G besser stand als hochlegierte Edelstähle. Und das bei weit weniger Gewicht.
